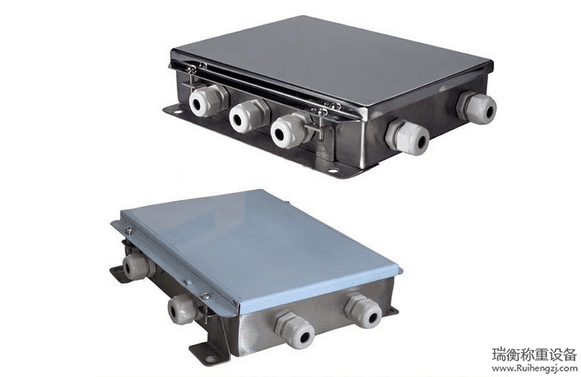

接線盒

4-10線制輸出，可連接多個稱重傳感器，每個接線位有獨立的電阻調校，可調整傳感器輸入的不平衡。采用專業密封接頭；補償調節采用該高穩定性的多圈、電位器；蓋板有防水橡膠

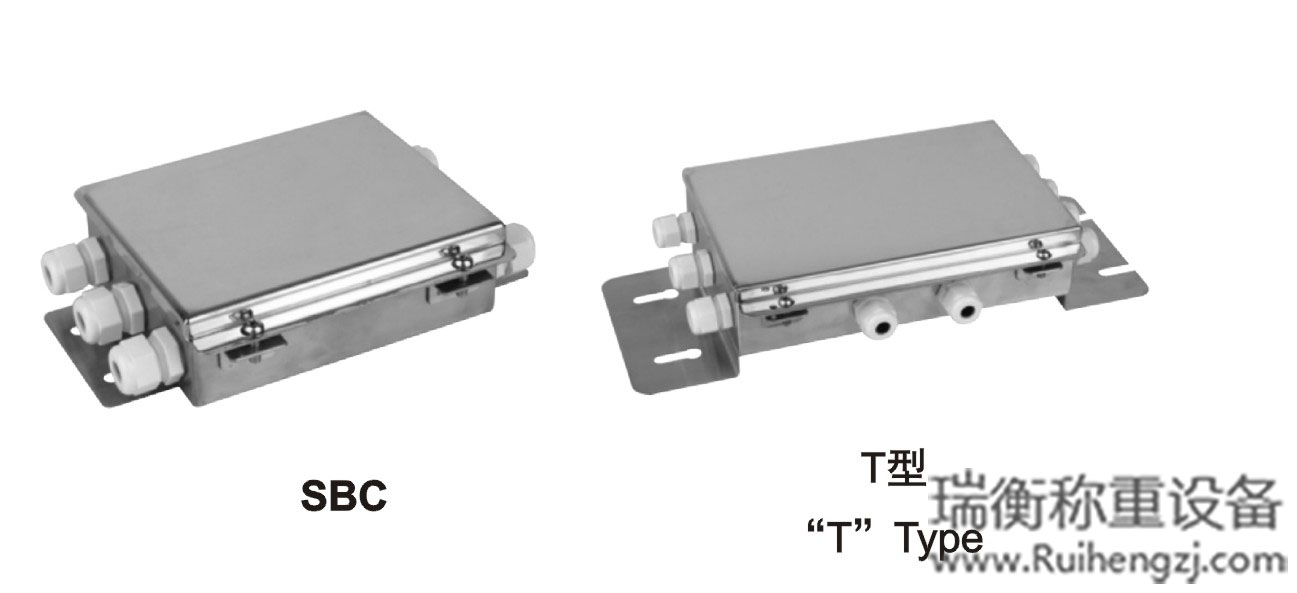

產品介紹

　　4-10線制輸出，

　　可連接多個稱重傳感器，每個接線位有獨立的電阻調校，可調整傳感器輸入的不平衡。

　　采用專業密封接頭；

　　補償調節采用該高穩定性的多圈、電位器；

　　蓋板有防水橡膠墊圈、防水、防塵適用

　　于環境條件惡劣的工業現場。

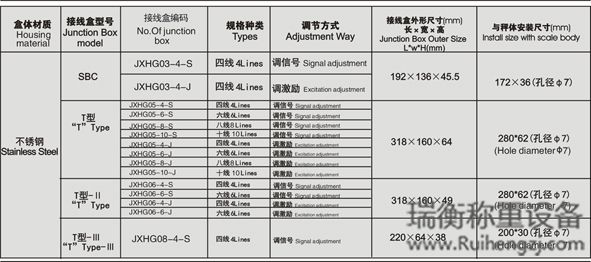

　　調整范圍

　　以350Ω傳感器為例：串聯式約為5%

　　并聯式約為3%

　　以700Ω傳感器為例：串聯式約為3%

　　并聯式約為2%

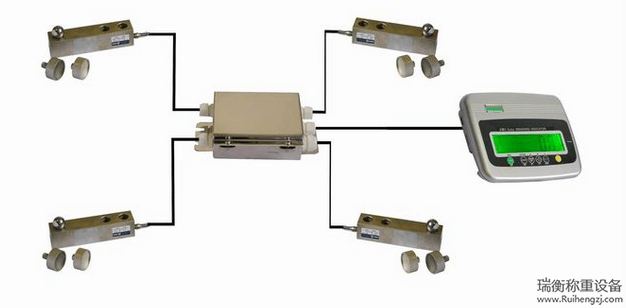

　　1、稱重傳感器與接線盒的連接

　　將稱重傳感器的電纜線穿越秤臺，經密封接頭進入接線盒內，按照四芯或六芯電纜的不同標，或經測量后按正負激勵電源、正負反饋、正負信號接到接線盒內對應的接線柱上。將傳感器剩余電纜用塑料扎帶綁好。

　　2、接線盒與稱重顯示儀表連接

　　將專用屏蔽電纜線一端經密封接頭進入接線盒內，各芯線接到接線盒內對應的接線柱上，另一端穿過金屬管焊接到對應于稱重顯示儀表的專用插頭上，以便插入稱重顯示儀表的插座上。

　　有三點需要注意：

　　a.接線盒內的輸入、輸出線接好后，要擰緊、擰牢并密封接頭，放上干燥劑、做好防潮工作，然后才能固定接線盒盒板；

　　b.對不同的稱重傳感器，要根據不同的標區分輸入、反饋、輸出，一定不要搞錯；

　　c.對不同的稱重顯示儀表，使用的稱重顯示插座、插頭形式不一樣，接法更不一樣，也不要搞錯。

　　3、系統接地

　　電子衡系統的接地是非常重要的，既保護人身安全，又保證系統工作穩定可靠，系統的接地措施切不可輕視。一般電子衡系統有兩個接地點，一個是磅房內的接地樁，使儀器儀表外殼接地；另一個是秤臺接地，用一根或數根接地電纜，將秤體與接地樁相連。

　　在電子衡器安裝調試中，要對秤體上安裝稱重傳感器的四點（或以上）進行偏載測試。通過在秤的四角位置上（實際上是安裝稱重傳感器位置的正上方）放置1/3的額定載荷，記錄各角的最大值和最小值，而后相加取平均值。儀表顯示示值誤差在3個分度值以內時，就可通過接線盒上電位器來調整至允差范圍內，調整每個稱重傳感器的對應的電位器，使儀表各角顯示值向平均值“靠攏”,這樣經過三個周期的壓角調試，最終使各偏載點誤差至允差范圍內。若儀表顯示示值誤差大于3個分度值，只靠電位器補償是補償不過來的，應先調節傳感器的高度，再結合電位器調整，最終使各偏載點誤差至允差范圍內。
