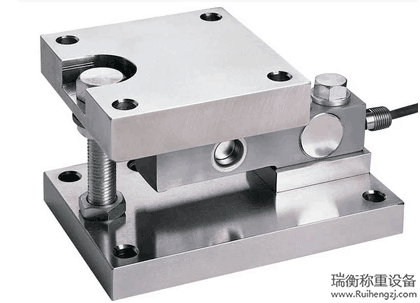

懸臂梁式稱重模塊應用：平臺、立罐、槽罐
該模塊大多實用在化工企業的固定位置不方便移動的反應釜上和儲料罐上。
可以根據實際需要選擇三套裝，和四套裝
靜載稱重模塊靜載稱重模塊可以方便地安裝在各種形狀的容器上，并可在此容器中方便地進行裝料、配料或攪拌。
結構獨特，可方便地安裝在各種槽罐上
三種頂板結構（固定式、浮動式和半浮動式），可以消除槽罐因熱漲冷縮帶來的稱量誤差
支撐螺栓，防止設備傾覆
安裝簡單、快速
維護方便，節約停機維護時間
適用于惡劣環境下，槽罐的配料過程稱重控制
材質：合金鋼，不銹鋼可選

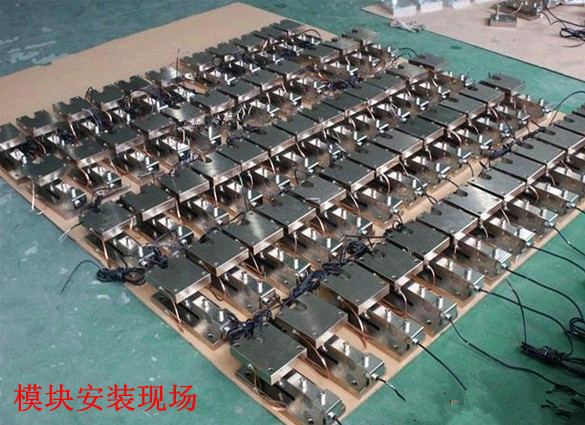

稱重模塊的安裝
靜載稱重模塊根據傳感器的不同組裝方式可以分
固定模塊：安裝點不會產生水平位移。
半浮動模塊：使稱重系統能圍繞著固定點進行調整，從而消除容器變形對稱重精度的影響。
浮動模塊：安裝點即使在出現水平位移的情況下，仍能將承載力精確地傳遞給傳感器。
安裝方式：
稱重系統一般由一個固定模塊，一個半浮動模塊及若干個浮動模塊組成，半浮動模塊須安裝在固定模塊的對角；固定模塊的安裝支點不會產生水平位移，因此在系統設計過程中，管道和電氣連接部分應靠近該點；半浮動和浮動模塊使系統能圍繞固定點移動，消除容器變形對稱重產生的影響。
現場安裝注意事項：
安裝前請檢查基礎狀況：各安裝點平面落差控制在3 mm以內，同一基礎面水平度應控制在1mm/ m以內，基礎承載能力要求大于傳感器的量程。設備調試過程中，若出現角差偏差過大、儀表回零較差、砝碼加載后重量值偏小或無變化，請檢查模塊限位部分有無卡死或輕微摩擦影響；過載保護螺栓有無卡死或間隙不夠，過載保護螺栓間隙應控制在1——2 mm;檢查設備外圍硬件連接有無外力影響。
